| 屏幕尺寸 : | 15.0吋 | |||
|---|---|---|---|---|
| 像素特征 : | 分辨率 | 像素配置 | 点间距(W×H) | 像素间距(W×H) |
| 1024(RGB)×768, XGA | RGB垂直条状 | 0.099×0.297 mm | 0.297×0.297 mm [85PPI] | |
| 结构尺寸 : | 显示尺寸(W×H) | 可视尺寸(W×H) | 外观尺寸(W×H) | 外观厚度 |
| 304.128×228.096 mm | 307.4×231.3 mm | 326.5×253.5 mm | 9.6±0.5 mm | |
| 外观特征 : | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
| 平面矩形 | 4:3 (W : H) | 风景模式 | - | |
| 安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
| 其它特征 : | 表面防护 | 重量 | 表面处理 | |
| - | 950g (Max.) | 雾面 (Haze 3%)，Hard coating (3H) | ||
| 基本信息 : | 品牌 | 型号名称 | 屏幕类型 | 其它名称 |
|---|---|---|---|---|

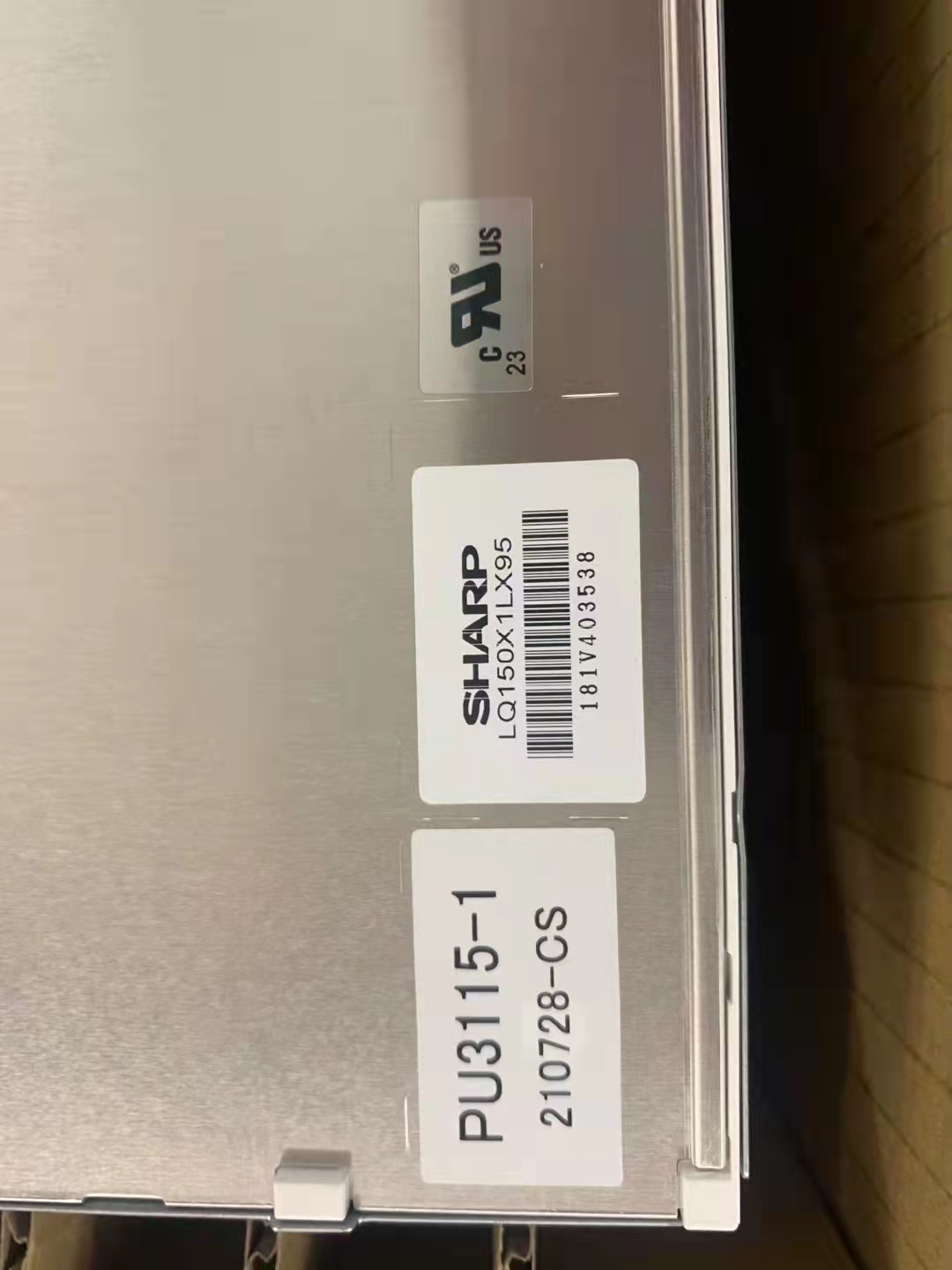

 | LQ150X1LX95 | a-Si TFT-LCD , 液晶模组 | - | |
| 最大额定 : | RoHS | 工作温度 | 存储温度 | 抗振能力 |
 | -20 ~ 70 °C | -25 ~ 70 °C | - | |
| 适用于 : | ||||
| 典型特征 : | ||||
| 备注信息 : | Compatible with PSWG | |||
| 基本信息 : | 亮度(cd/m²) | 光学模式 | 对比度 |
|---|---|---|---|
| 400 (Typ.) | ASV，常黑显示，透射式 | 1500:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 最佳角度 | 响应速度 | |
| 85/85/85/85 (Typ.)(CR≥10) | 全视角 | 35 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 : | 色温 | 颜色数量 | 白场色度 |
| 7037K | 262K/16.2M (6-bit / 6-bit + FRC) | Wx:0.305; Wy:0.320 | |
| 1931色域 : | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 |
| 70% | 91% | 73% | |
| DCI-P3覆盖率 | Rec.2020覆盖率 | 色域说明 | |
| 73% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 白场变动 : | 1.33 (Max.)(5 points)  | ||
| 信号电气 : | 电流输入 | 电压输入 | 功耗 | |||
|---|---|---|---|---|---|---|
| 380/500mA (Typ./Max.) | 3.3V (Typ.) | - | ||||
| 接口特征 : | 位置 | 类型 | 信号类型 | |||
| - | 端子 | LVDS (1 ch, 6/8-bit) | ||||
| 信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
| 广濑电机 | DF14H-20P-1.25H | 1 pcs | 1.25 mm | 20 pins | LVDS-20P1C8B-010G | |
